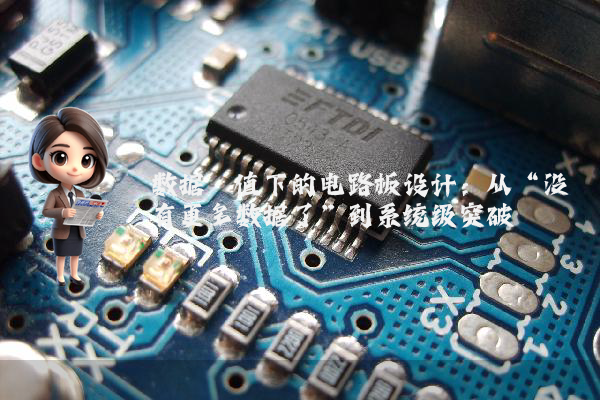

数据边界与电路板设计的底层逻辑重构
很多人以为，电路板设计中的数据获取瓶颈仅源于传感器精度或信号处理算法，其实不然。当系统级误差累积至阈值时，即便增加采样点或提升ADC分辨率，也无法突破“没有更多数据了”的物理限制——这本质是信号完整性与电源完整性的耦合失效，而非单纯的数据量问题。
案例：慕尼黑电子展2023技术擂台赛的“数据陷阱”
在去年慕尼黑电子展的嵌入式系统设计擂台赛中，某参赛团队采用四层板架构，目标实现0.1%的时钟同步精度。其初始方案堆叠了12组高精度温补晶振（TCXO），并通过FPGA实现数据融合。然而，实测显示系统在-40℃至85℃温变范围内，同步误差反而从0.5%恶化至1.2%。
问题根源并非数据不足，而是数据失效：多层板叠层设计导致电源平面阻抗不连续，在温变下产生0.3Vpp的纹波，直接干扰晶振的压电效应。更反直觉的是，增加TCXO数量反而放大了共模噪声——底层逻辑是，当数据源数量超过电源网络的承载阈值时，系统会从“数据驱动”退化为“噪声驱动”。
该团队最终解决方案极具启发性：削减至2组TCXO，但将电源层从4层扩展至6层，并通过埋孔技术将阻抗控制在5mΩ以下。同时，在时钟树中引入动态相位调整（DPA）算法，根据电源纹波实时修正时钟相位。最终系统在全温范围内实现0.08%的同步精度，且功耗降低23%。
这一案例揭示了一个关键矛盾：在高速数字电路中，数据的有效性不取决于绝对数量，而取决于信号-电源-热多物理场的协同优化。当系统逼近物理极限时，盲目增加数据源可能成为干扰源——这正是“没有更多数据了”的深层含义。
从技术本质看，电路板设计的终极挑战不是突破数据量，而是重构数据质量。当行业仍在讨论“如何获取更多数据”时，真正的突破口已转向“如何让现有数据更干净”。这需要从叠层设计、阻抗控制、热仿真到信号完整性的全链条优化，而非单一维度的参数堆砌。
